Кир жуучу жайды кантип туура долбоорлоо керек. Бөлүк 4

Биз буга чейин кир жуучу жайларды долбоорлоонун, кир жуугуч машиналарды жана кургаткыч барабандарды тандоонун жалпы принциптери жөнүндө сүйлөштүк. Ошентип, технологиялык чынжыр боюнча жылып, биз кир жуучу жайдын Үтүктөө бөлүмүнө киребиз. Ал эми бул жерде абдан маанилүү жабдуулар түз зыгыр буласынан үчүн Үтүктөө машина болуп саналат - төшөк жана ресторан. Туура бир жыл мурун журналда 4 (6) биз кир жуучу жайлар үчүн үтүктөөчү машиналардын темасын толук чагылдырганбыз. Берене жерде. Бул темага нюанстарды кошолу. Дмитрий Колотков-индустриалдык кир жуучу жайлардын жана продакт-менеджер СЕРОДОВ ТЕКСКЕПРО компаниясынын менеджери дейт.

КАЙТАЛОО-ОКУТУУНУН ЭНЕСИ!

Былтыркы макаланын негизги пункттары боюнча тезисти карап көрөлү:

• машиналардын эки түрү бар: үтүктөөчү роликтер жана каландрлар. Үтүктөөчү роликтердин артыкчылыктары каландрларга салыштырмалуу кыйла көп, бирок кымбатыраак;
• Үтүктөө машиналары кир жуучу жайдын эң кымбат, эң кичинекей жана жалпы жабдуулары. Демек, анын салмактуу тандоосу бүт объектти долбоорлоодо мүмкүн болушунча маанилүү;
• түз кийимдерди Үтүктөө-бул кургаткыч барабандарда жууп жана кургатуудан айырмаланып, ар дайым кол менен иштөө жана жогорку квалификациялуу операторлорду талап кылат. Алардын иштешинин Эргономика маселелери дубал тибиндеги машина менен иштөөдө да, өтмөктө да сөзсүз түрдө чечилиши керек.

ҮТҮКТӨӨЧҮ РОЛИКТЕРДИН ӨЗГӨЧӨЛҮКТӨРҮ

Көптөгөн өндүрүүчүлөрдүн өндүрүмдүүлүгүнүн жана типтүү өлчөмдөрүнүн (валдын диаметри жана иштөө туурасы) орто диапазонундагы каландрлардын сунушу чоң. Бирок Үтүктөө роликтери, каландрлардан айырмаланып, 80 см жумушчу туурасы менен Еноттун күкүмүнөн тартып, өнөр жайлык мультикал монстрларына чейин же год же год. Кандай болбосун, валдын көлөмүнүн кичинекей диапазонунда (диаметри 35-40 см чейин, иштөө туурасы 200 см чейин) календарлар жок.

Эгерде чакан үтүктөөчү роликтерди карасак, анда алардын үтүктөөчү Бети (мульда) машинанын валынын кичине камтуу бурчуна ээ экенин түшүнүү керек. Бул роликтер 25-30% дан ашык нымдуулуктагы кирлерди үтүктөй албайт. Мульда өзү катары жасалышы мүмкүн болоттон жана алюминийден жасалган.

Акыркы айырмачылык абдан маанилүү, анткени алюминий темирге (болотко) салыштырмалуу 3 эсе жылуулук өткөрүмдүүлүккө жана 2 эсе жылуулук сыйымдуулугуна ээ. Физикага тереңирээк кирбестен, алюминий Үтүктөө Бети (бардыгы бирдей) кир жуугучтун өзгөрүшүнө тезирээк жооп берет жана беттин белгиленген температурасын жакшы "кармайт" деп айтууга болот.

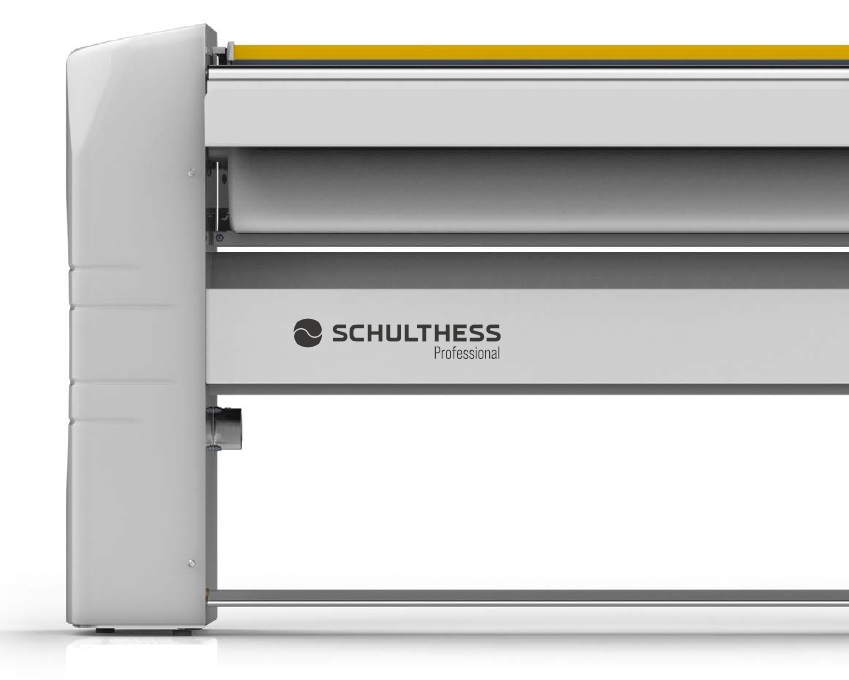

Шультесс (леп) 25/100, 30/140, 30/160 жана ввод 30/200 үтүктөөчү роликтер дал ушундай ымырасыз конструкцияга ээ, валдын өлчөмү 1 метрден 2 метрге чейин. Бирок машиналардын кемчиликсиздигинин терс жагы, адаттагыдай эле, алардын баасы…

Дагы эмнеге көңүл буруу керек? Биринчиден, бул үтүктөөчү валдын серпилгич катмарынын түрү. Базада болот жүн бар. Анын жардамы менен, машина, албетте, арзаныраак, бирок экинчи жагынан, анын тез бузулушу, өндүрүмдүүлүктүн төмөндөшү жана үтүктөө сапаты сизге да берилет. Ар кандай металл пружиналары жана/же пружиналар алда канча кызыктуу болот. Валдын сырткы жабуусу да абдан маанилүү. Жогорку температурадагы материал (жумушчу, Үй жана башка Фирмалык аталыштар) алда канча бышык болот.

Буу менен жылытуу жана андан да көп, газ кичинекей роликтерде кездешпейт — электр жылытуу гана. Алардын жылытуучу элементтери (Тэн) түздөн-түз мульданын артына бекитилген жана тышкы чөйрөдөн жакшы жылууланган. Албетте, эч кандай май ваннасы же мульда муздаткычтын айлануусу жөнүндө сөз болбойт. Бул 180 градус бурчка чейин үтүктөөчү валдын камтуусу бар ири машиналардын (жана бардык өндүрүүчүлөрдүн) домени.

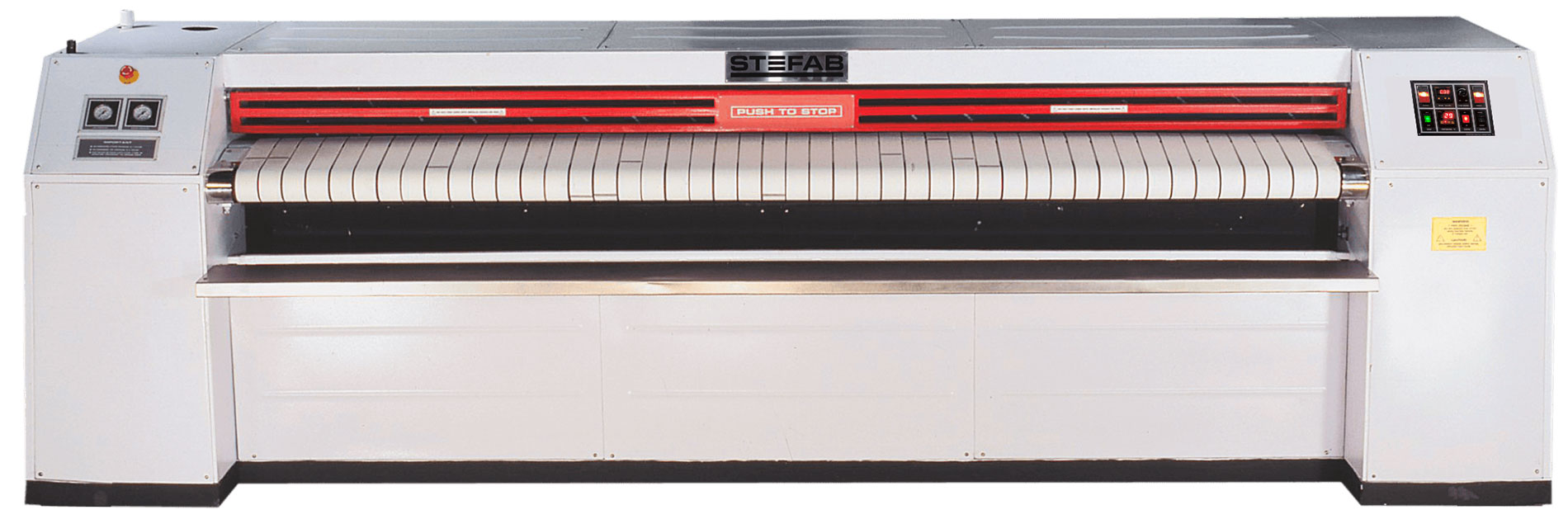

Мисалы, Индиялык ПАСХАДА салыштырмалуу кичинекей Пече 38-200 үтүктөөчү ролик бар (валдын диаметри жана иштөө туурасы моделдин Аталышынан көрүнүп турат) Май ваннасы бар массивдүү мулда бар, ага тендер чөмүлгөн. Май мульданын жылуулук сыйымдуулугун бир кыйла жогорулатат жана ошону менен кирдин жогорку өндүрүмдүүлүгүн жана үтүктөө сапатын камсыз кылат. СТЕФАБДЫН чоңураак моделдери (ССЕВ 53-300 жана хев 83-330) дагы термалдык майдын айлануусун камсыз кылган өзүнүн насосуна ээ, бул дагы жакшыртат машинанын керектөө касиеттери.

Ошентсе да, бардык Үтүктөө роликтер дароо жогорку ылдамдыктагы кир жуугуч машиналардан кийин (50% калдык нымдуулук менен) кир Үтүктөө мүмкүн эмес деген жомокту жокко чыгаруу керек. Тескерисинче, валдын диаметри 40 см болгон бардык роликтер муну ийгиликтүү жасашат.

КАЛАНДРДЫН ӨЗГӨЧӨЛҮКТӨРҮ

40 80 см чейин шахтасынын диаметри менен массалык-класс каландр дизайнын эске алганда, бул алардын буу же газ жылытуу ишке ашыруу экенин ачык-айкын болуп калат-бул абдан жөнөкөй техникалык милдет болуп саналат. Буу болгон учурда, көңдөй жарым огу аркылуу бир жагынан валдын ичине буу берилет, ал эми экинчи жагынан конденсат сыртка чыгарылат. Газ менен жылытуучу машиналарда валдын ичине линей сызыктуу газ күйгүзгүч вст киргизилет, ага газ жана күйүү үчүн керектүү аба берилет жана күйүү продуктуларын алып салуу жүргүзүлөт. Ал эми электр жылыткычтын дизайны, үстүртөн караганда такыр көңүл бурууга арзый турган нерседей көрүнбөйт, тескерисинче суроолорду жаратат.

Чындыгында, электр менен жылытылган каландрлардын көпчүлүк өндүрүүчүлөрү анын Үтүктөө валын колдоочу роликтерде айлануучу ичке көңдөй цилиндр түрүндө жасашат. Ага жылыткычтардын стационардык блогу киргизилген. Башкача айтканда, тендер менен үтүктөөчү валдын ортосунда түздөн-түз жылуулук байланышы жок! Ал эми жогоруда биз эки металлдын (алюминий жана темир) жылуулук өткөрүмдүүлүгүнүн айырмасы үтүктөөчү машинанын иштөө сапаты үчүн чоң мааниге ээ экенин айттык. Ошол замат Тэнс жана темир шахтасынын ортосунда бар аба боштугу (чындыгында жылуулук изолятору), анын жылуулук өткөрүмдүүлүгү металлдын жылуулук өткөрүмдүүлүгүнө салыштырылбайт! Келгиле, валдын эң ичке болот цилиндринин кичинекей жылуулук сыйымдуулугун дагы кошолу. Жогоруда кыскача айтканда, биз муз аянтчалары жана классикалык европалык каландрлардын ортосунда зор айырма бар.

КАЛАНДРЛАРДЫН жогорудагы кемчиликтерин жоюу үчүн, НИОДИНИН дизайнерлери тендерди үтүктөөчү валдын структурасынын бир бөлүгү кылып, аларды түздөн-түз ички бетине бекитишкен. Ошентип, түздөн-түз металл-металл жылуулук берүү камсыз кылынат (бул металл-аба-металл алда канча жакшы болот) жана кыйла улам тендерди өздөрү массасынын Үтүктөө шахтасынын жылуулук сыйымдуулугу жогорулаган. Ошентип, электр жылытуу менен бардык календарлар йоддолгон (80-300 пристень, 80-300 өтмөк жана анын көп катмарлуу варианттары).

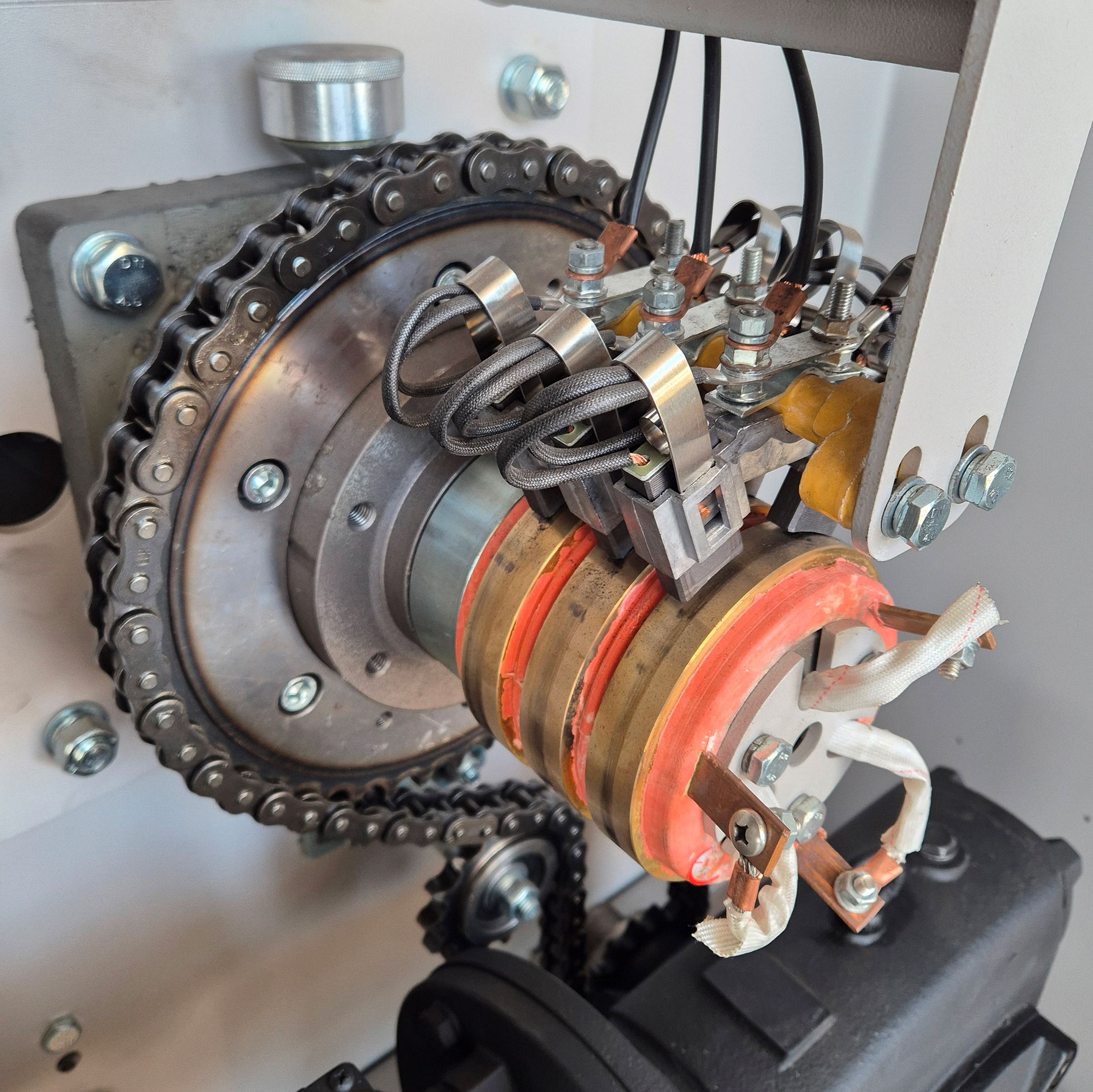

Суроо туулушу мүмкүн, анда каландрдын Тэнине, эгер алар тынымсыз айланса, электр энергиясы кантип берилет? Бул метро же троллейбус сыяктуу классикалык түйүндөр менен жасалат. Бир гана айырмачылыгы, үтүктөөчү валдын айлануу ылдамдыгы өтө төмөн болгондуктан, бул түйүндөр (бир валдын экинчи огунда) өтө ишенимдүү жана бышык.

ҮТҮКТӨӨЧҮ МАШИНАЛАРДЫН МҮНӨЗДӨМӨЛӨРҮ

Үтүктөөчү машиналарды тандоонун дагы бир аспектиси — бул алардын техникалык мүнөздөмөлөрү. Мурда биз кир жуугуч жабдууларды тандоонун жалпы принцибине токтолгонбуз: жууп-тазалоону ТБ боюнча так эсептейбиз, көбүрөөк кургатабыз (запас менен), ал эми өндүрүмдүүлүгү боюнча дагы чоң запас менен үтүктөйбүз. Дагы бир жолу белгилей кетүүчү нерсе, Үтүктөө-бул кол менен жасалган операция жана анын иштеши персоналдын квалификациясына, иштин интенсивдүүлүгүнө жана иш жүзүндө иштетилген кирдин көлөмүнө жараша болот. Каалаган учурда, машинанын реалдуу өндүрүмдүүлүгү өндүрүүчү жарыялаган техникалык көрсөткүчтүн жарымынан ашпашы мүмкүн. Чыныгы жашоодо үтүктөөчү валдын жумушчу туурасына барабар чексиз кир жуугуч лента үтүктөөчү машинага дайыма тыгылып турганын элестетүү мүмкүн эмес. Кирдин агымында ар дайым боштуктар болот жана кирдин туурасы менен валдын өлчөмү дал келбейт. Мунун бардыгын Үтүктөө бетинин аянтын пайдалануунун төмөндөшү катары жыйынтыктоого болот.

Баса, машинанын өндүрүмдүүлүгү сыяктуу паспорттук мүнөздөмө жөнүндө, эгерде бул өндүрүмдүүлүк аныкталган стандарт көрсөтүлбөсө (кирдин түрү, анын тыгыздыгы, Үтүктөө алдында калган нымдуулук, машинанын аянтын утилдештирүү пайызы) такыр айтуунун мааниси жок. ХШ стандарты менен ченелген мүнөздөмөлөрдү хш менен ченелген мүнөздөмөлөр менен салыштырууга болбойт! Жана башка мүнөздөмөлөр, мисалы, жөнөкөй көрүнгөн мүнөздөмө, мисалы, тендердин күчү үтүктөөчү машиналарда көп нерсе айтылбайт. Түшүндүрүп берели. Эгерде кир жуугуч машинанын Тенон күчү бизге сууну канчалык тез жылытаарын түздөн — түз айтса, кургаткычтарда жана өзгөчө үтүктөөчү машиналарда жылытуучу элементтер сейрек толук кубаттуулукта иштейт-тендер же Тенон топтору дайыма күйүп-өчүп турат. Мисалы, бардыгы бирдей болгондо, 20 кВт Тенс кубаттуулугу бар, 50% гана иштеген машина 10 кВт машина сыяктуу эле "на-гора" кирин чыгарат, бирок дайыма күйүп турган тени бар машина.

Ошондуктан айрым өндүрүүчүлөр бул мүнөздөмөнү берүүнү токтотушту, ал эми кээ бирлери уялбай "отфонардык" маанилерди билдиришти. Машиналардын иштешин баалоо үчүн керектөөчүлөр баарынан мурда үтүктөөчү валдын диаметри, керектүү жумушчу туурасы, жогоруда сүрөттөлгөн өзгөчөлүктөр жана азыраак даражада башка санариптик параметрлерге багыт алышы керек.

Үтүктөөчү машиналарды тандоонун нюанстары, башка кургак тазалоочу жана кир жуугуч жабдуулар сыяктуу, сиз ар дайым ТЕКСКЕПРО чечимдери дүйнөсүндөгү биздин адистер менен талкуулай аласыз.
