Менен таанышуу мис 60
Таңгак

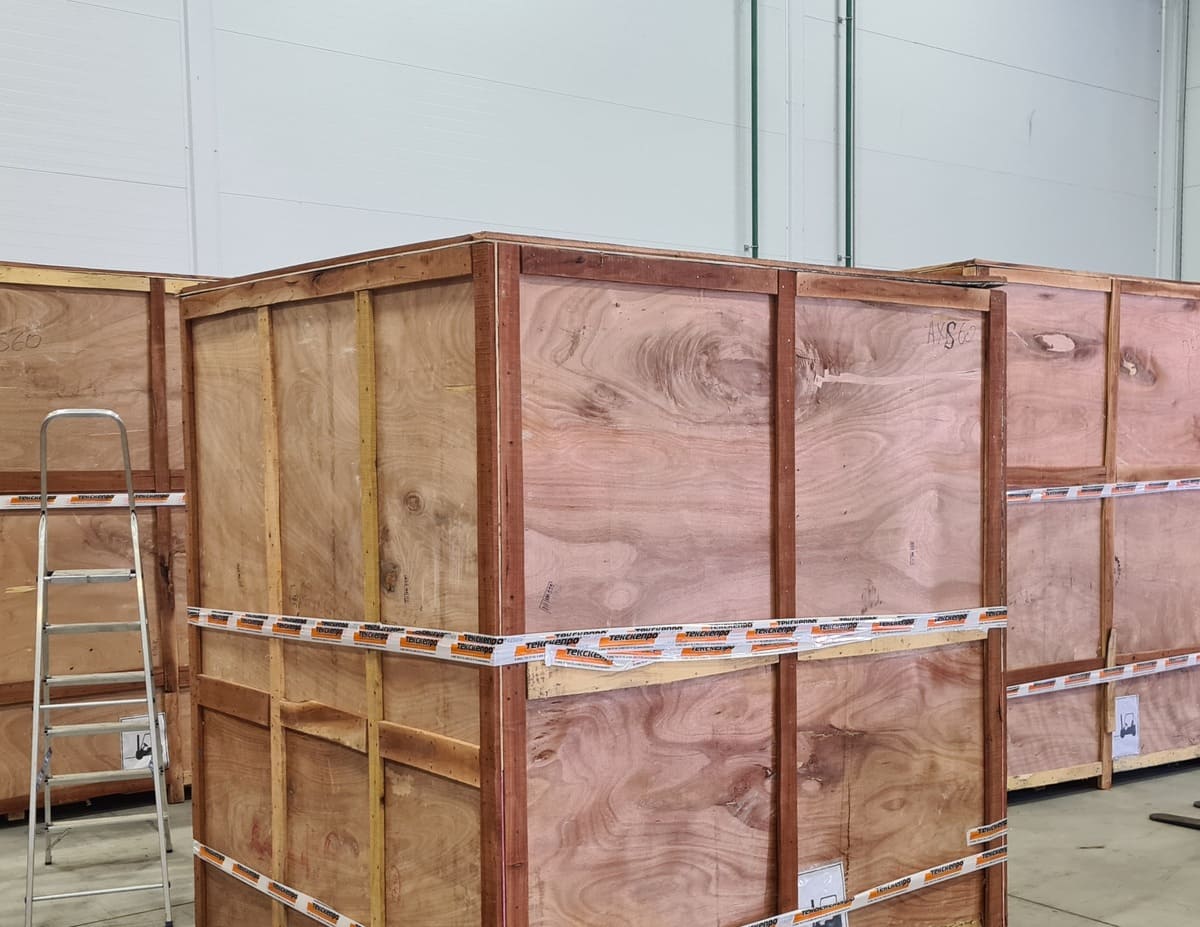

Жабдуунун өзү коопсуз пакеттелген. Бирок, олуттуу түрдө, бардык унаалар көбүк таңгактоочу материал менен жабылган, пленка менен оролгон, транспорттук паллеттерге бекем орнотулган жана сокур фанера калкандары менен капталган.
Жакшы бонус, үстүнкү борбордогу кир жуугуч машиналар кран менен ыңгайлуу бурмалоо үчүн суурмадан чыгып турган бир металл кронштейнге ээ болду. Бул жабдууларды жетүү кыйын болгон жерлерге орнотууда чоң жардам бериши мүмкүн. Ушул эле максатта, мен кошом кургаткычтар, төрт көз болт М12 үчүн үстү жагында бекиткичтери бар.
Көрүнүш
Таңгактан чыгаргандан кийин кир жуугуч машиналар дароо сырткы көрүнүшүн багындырышты. Буга өзгөчө көңүл буруу керек. Жабдуулардын өлчөмдөрү жана салмагы ар дайым механикалык ишенимдүүлүк жана структуралык бышыктык жөнүндө так айтып турат.
Өзүңдү Салыштыр. 60 кг жүк ташуучу машина туурасы 1,6 метр, тереңдиги 1,7 жана бийиктиги 2 метрден 2.380 кг салмакта! Мындай монументалдуулук менен дагы ким мактана алат?

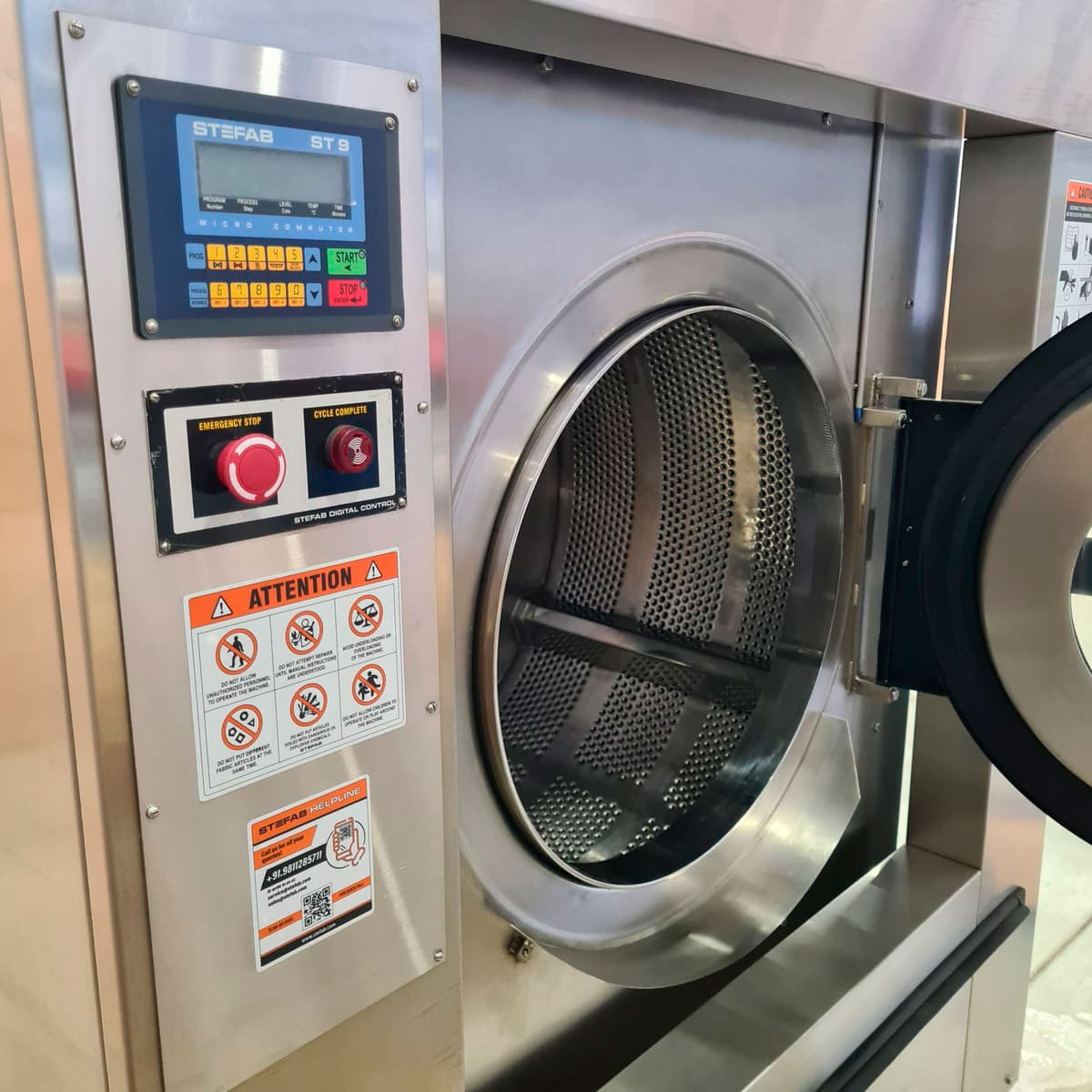

Бардык сырткы панелдер коюу дат баспас болоттон жасалган, вечер 304 маркасы (тамак-аш өнөр жайында кеңири колдонулат). Башкаруу элементтери (процессор, авариялык токтотуу баскычы, коңгуроо) сол жакта. Сырткы көрүнүшүн тыкан маалымат такталары толуктайт. Сол Каптал панелинде беш бөлүктөн турган жуучу каражат диспенсери бар, мен (дарыларды автоматтык түрдө дозалоо доорунда) токтобойм. Ошентип, ичинде эмне бар?
Люкту ачуу

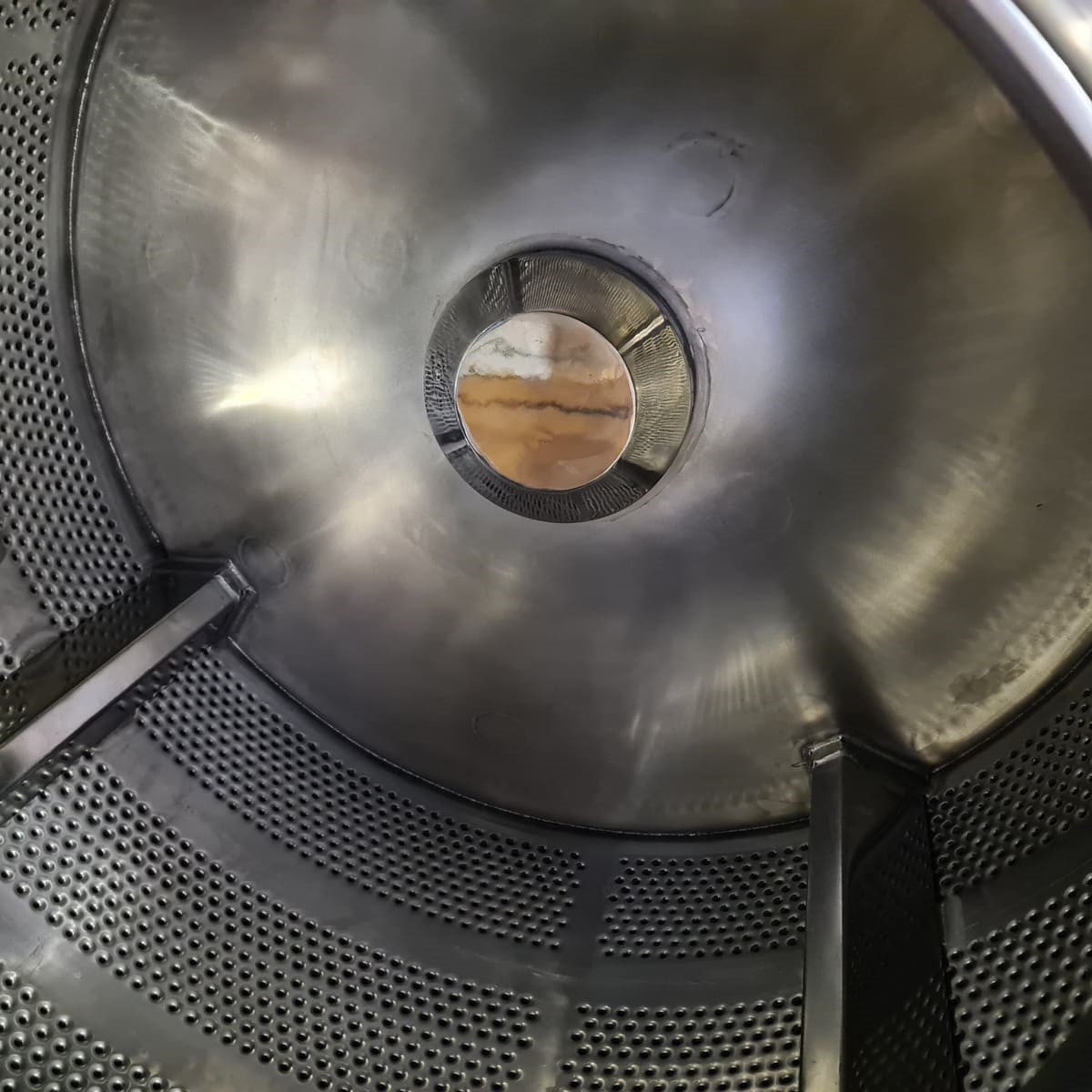

Адаттан тыш кулпу менен ойноп, барабандын ичин диаметри 650 мм болгон чоң люк аркылуу карайбыз.Барабан барабан сыяктуу. Бирок чоң (диаметри 1.100 мм, тереңдиги 650 мм) чынчыл 617 литр. Дат баспас болоттон жасалган. Металл коюу. Тешиктер тыкан, оюктар менен. Канаттар дагы металл.
Эч нерсе тоскоолдук кылбайт, кир жууганда да, аны жүктөөдө да кармабайт. Жүктөөчү тешиктин астында тыкан металл лоток юбка бар, ал кирди резервуар менен машинанын корпусунун ортосундагы боштукка түшүрбөйт.
Люктун пломбасы өзгөчө болуп саналат. Бул кымбат оригиналдуу бөлүк эмес, жөнөкөй жана арзан жумшак резина лента люктун оюктарына кылдаттык менен чапталган. Стефабдын жабдыктарына ээлик кылуунун арзандыгы жөнүндө ойлор бекемделет.

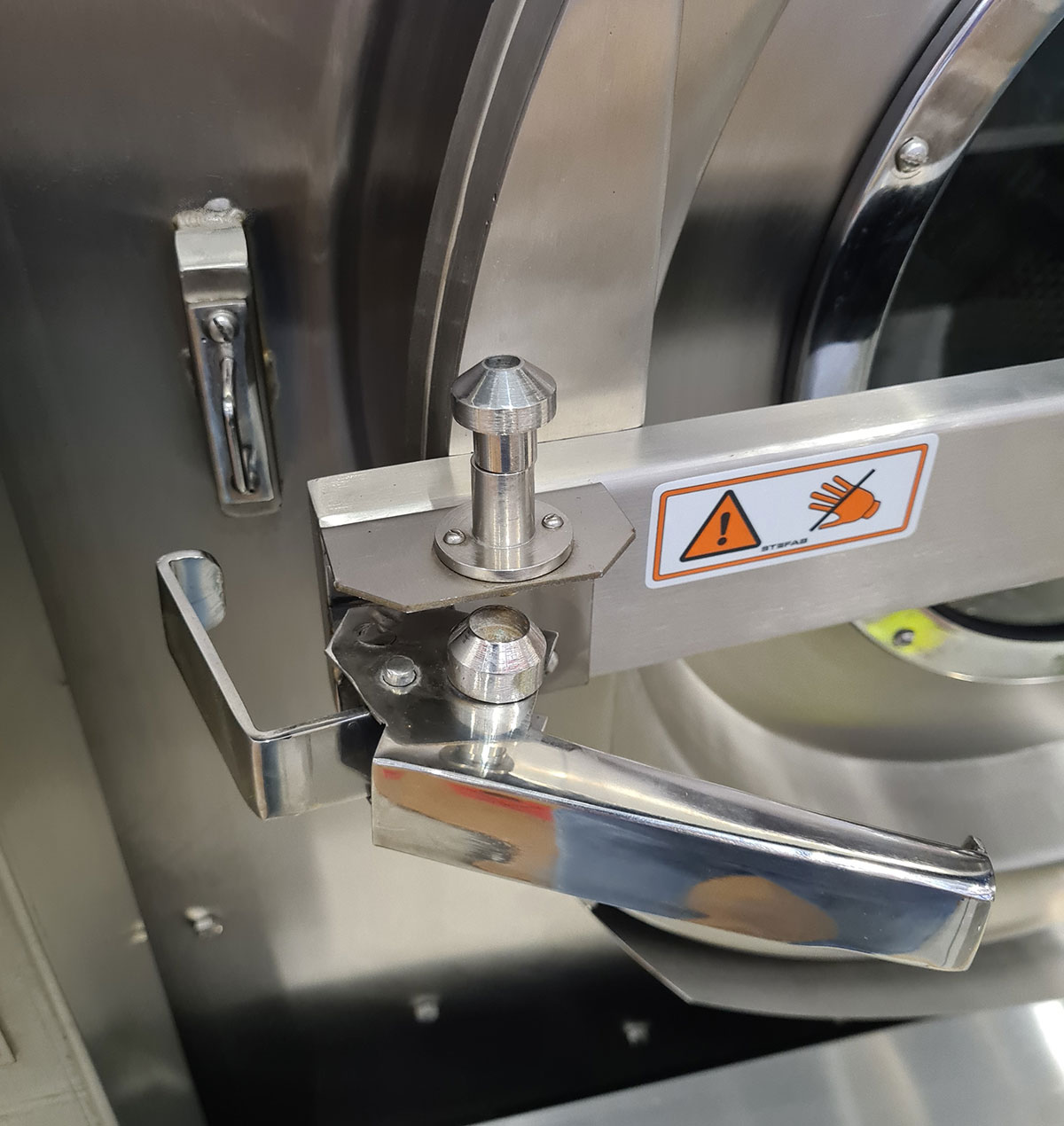

Жүктөөчү люктун кулпусу
Бирок сепилде дагы эле көбүрөөк токтошуңуз керек…
Бул адаттан тыш жана индиялык конструкторлордун терең философиялык мамилесин көрсөтөт. Жөнөкөй иштесе, эмне үчүн татаал нерсе жасаш керек? Кулпу уникалдуу, анткени ал таптакыр кыска жана эч кандай электромеханикалык кыймылдаткычтарга жана тууралоолорго ээ эмес — илгич, кашаа, тутка жана жазгы жүктөлгөн автоматтык кулпу кулпу пин! Техника ээлерин Куттуктайбыз ЕКУ — сиз эч качан машинанын кулпусун сатып же оңдоонун кереги жок.
Ондогон жолу машыгуудан кийин мен Люк жана анын сепили менен башкарууну үйрөндүм. Мен анын өзгөчөлүктөрүн, кадыр-баркын толук баалай алдым. Биринчиден, кулпу эки колу менен ачылат-кир жуугучтун башын түшүрүүчү эки баскычты эстейсизби? Коопсуздук! Экинчиден, Эгер кимдир бирөө машина иштеп жатканда жүктөөчү люкту ачууну чечет деп ойлосок (бир колу менен төөнөгүчтү ачып, экинчи колу менен кулпунун туткасын тартып), анда люк кичинекей боштукту гана ачат жана эч кандай жаман нерсе болбойт. Жана бул адам кылмыштуу шалаакылыкты көрсөтүп, эки колунун экинчи кыймылы менен илгичтин илгичин илмектен бошотсо да, люктун астына катылган чек которгуч иштейт жана машинанын процессору баарын дароо өчүрөт.
Ал эми оң жактагы люктун артында эмне катылган?

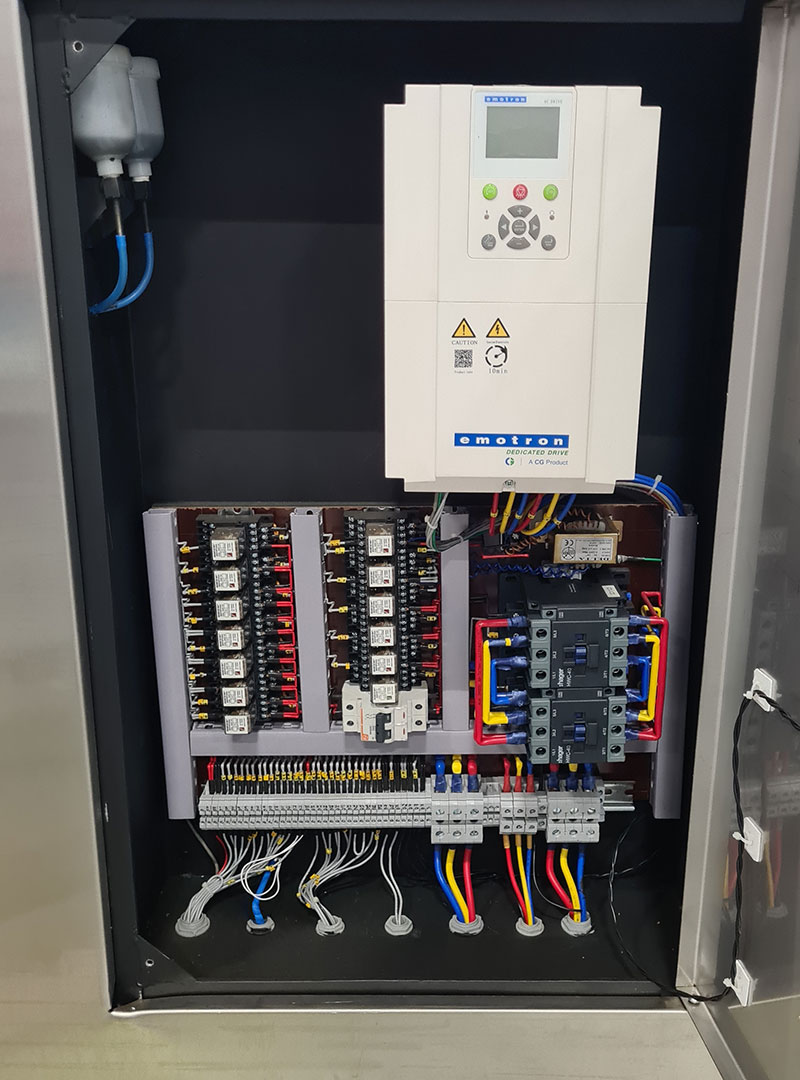

Анын артында кир жуугуч машинанын электр шкафы жатат. Эшикте мажбурлап муздатуучу желдеткич берилген. Ичинде биз инвертор менен иштеген шведдик компания жарык & ички жана РЕЛЕНИН жана Жогорку агымдагы Стартерлердин толук топтомун көрөбүз (Электр жылыткыч менен машина). Баары тыкан орнотулган, жыйынтыктарга кол коюлган.
Өзүнчө сол жагында барабан суспензиясынын подшипник жамаатынын эки пассивдүү майлоочу майы бар-ар бир Подшипниктин өзүнүн майлоочу майы. Дагы, баары жөнөкөй, арзан жана ишенимдүү.
Кошуна каптал панелди алып салуу менен, биз Воич фирманын төрт кубаттуу гидравликалык суспензия барабанынын бирин көрөбүз — мындай ири олен жана жеңил жүк ташуучу унааларда колдонулат. Кир жуугуч машинанын ваннасынын түбүндө үч Тэн өз оюкчасына орнотулган. Ошол эле оюкка, бирок сол жагына буу (же буу электр) жылытуу версиялары үчүн бөлүштүрүлгөн буу инжектору орнотулган. Акылдуу курулуш!
Барабан айдоо
Бирок эң кызыктуусу артынан ачылат: кенен ролик жана шарик подшипниктерин жашырган эң күчтүү чоюн катуу темир корпус. Жыйын майга толгон. Анын ден соолугу (суу өткөрбөйт жана герметикалык) өзүн-өзү майлоочу пломбаларды камсыз кылат. Эки майлоочу май эсиңиздеби?
Эмнеси болсо да, келечекте суу жана химия өз милдетин аткарат жана май бездери агып кетет. Стефабда бул подшипниктердин өлүмүн билдирбейт. Алар май пломбаларынан аба боштугу менен бөлүнүп, суу дренаждык түтүк аркылуу подшипниктерге зыян келтирбестен жөн эле агып баштайт. Биз жөн гана майлоочу май менен мунай көлөмүн, бул мониторинг жүргүзүү үчүн унутпашыбыз керек.
Албетте, Индиялык адистер машиналарда барабан асма жамаатынын дизайнын жакшы ойлонушкан. Торттогу глазурь менен мен анын негизги валы конус экенин жана ошондуктан демонтаждоо салыштырмалуу оңой экенин кошумчалайм. Туруктуулук!
Дагы эмне кызыктуу?

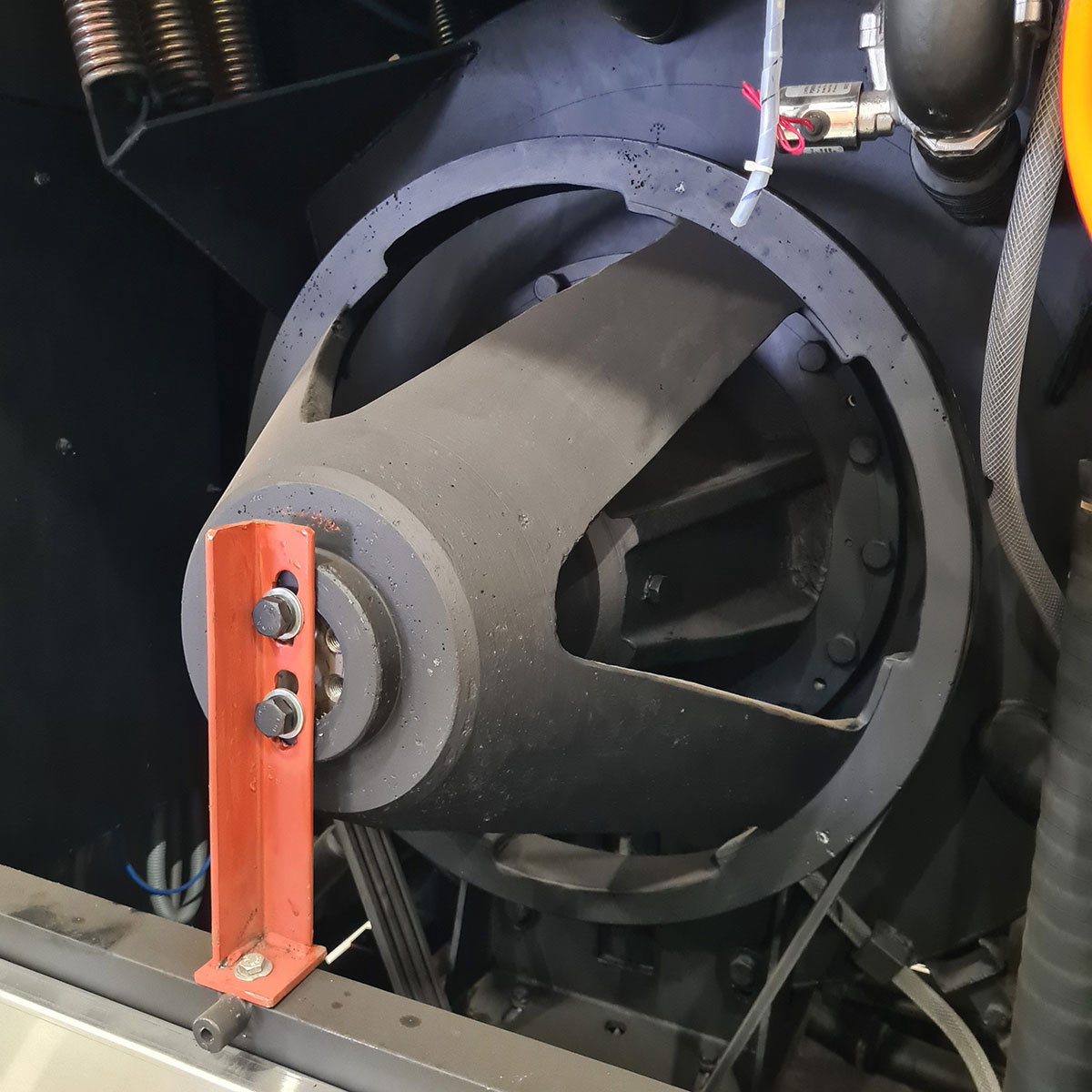

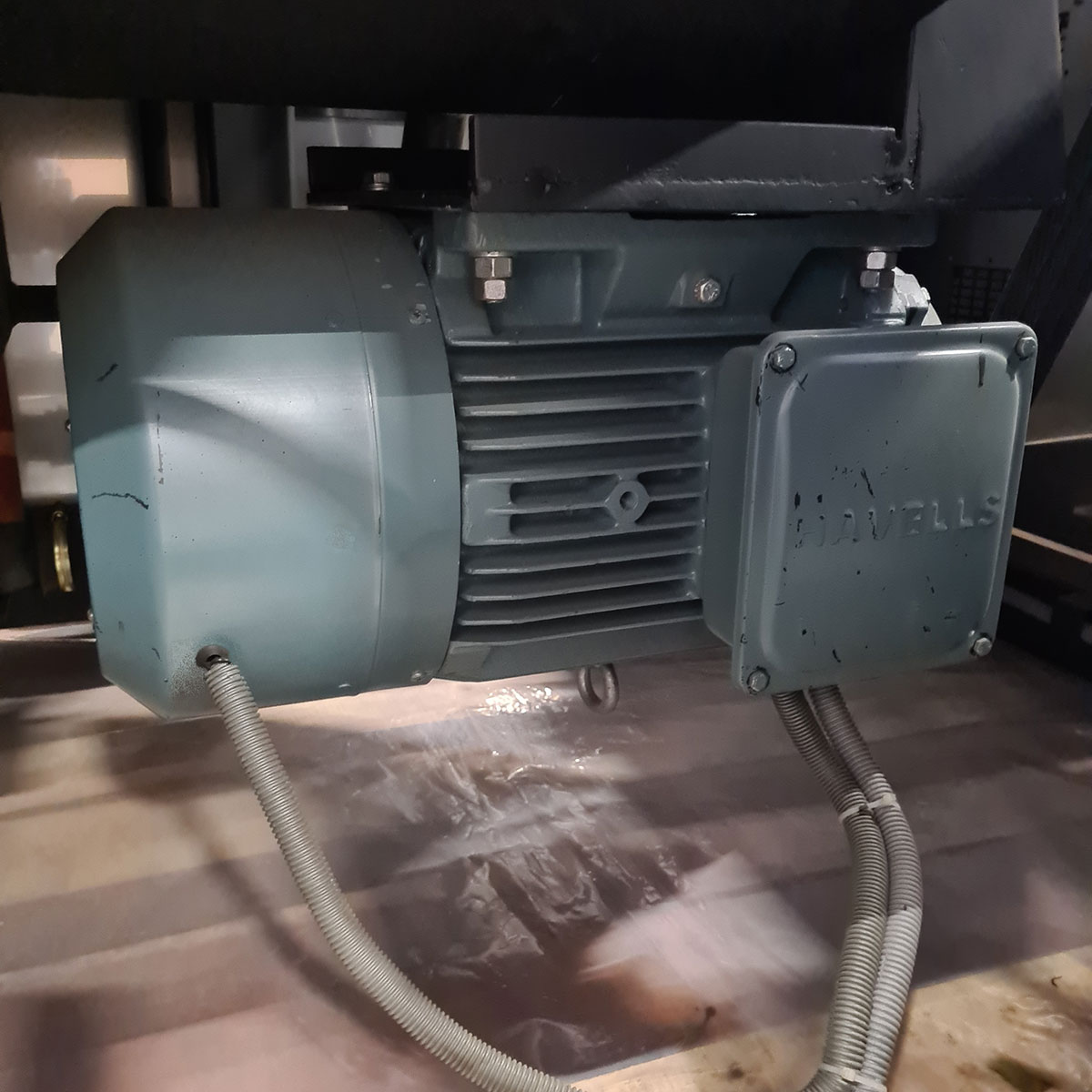

Төмөндө биз Индиялык воя аттуу 7,5 кВт ири электр кыймылдаткычын көрөбүз. Төрт кайыш аркылуу айлануу бирдей монументалдык шкивге жана машинанын барабанына берилет.
Таң калыштуусу, мындай кылдат диск дизайны 760 об барабандын айлануу ылдамдыгы менен чектелди./ мүн. (мүн-фактор = 355). Кыязы, бул Түштүк Азиянын жылуу климатында кирди кургатуу үчүн жетиштүү…

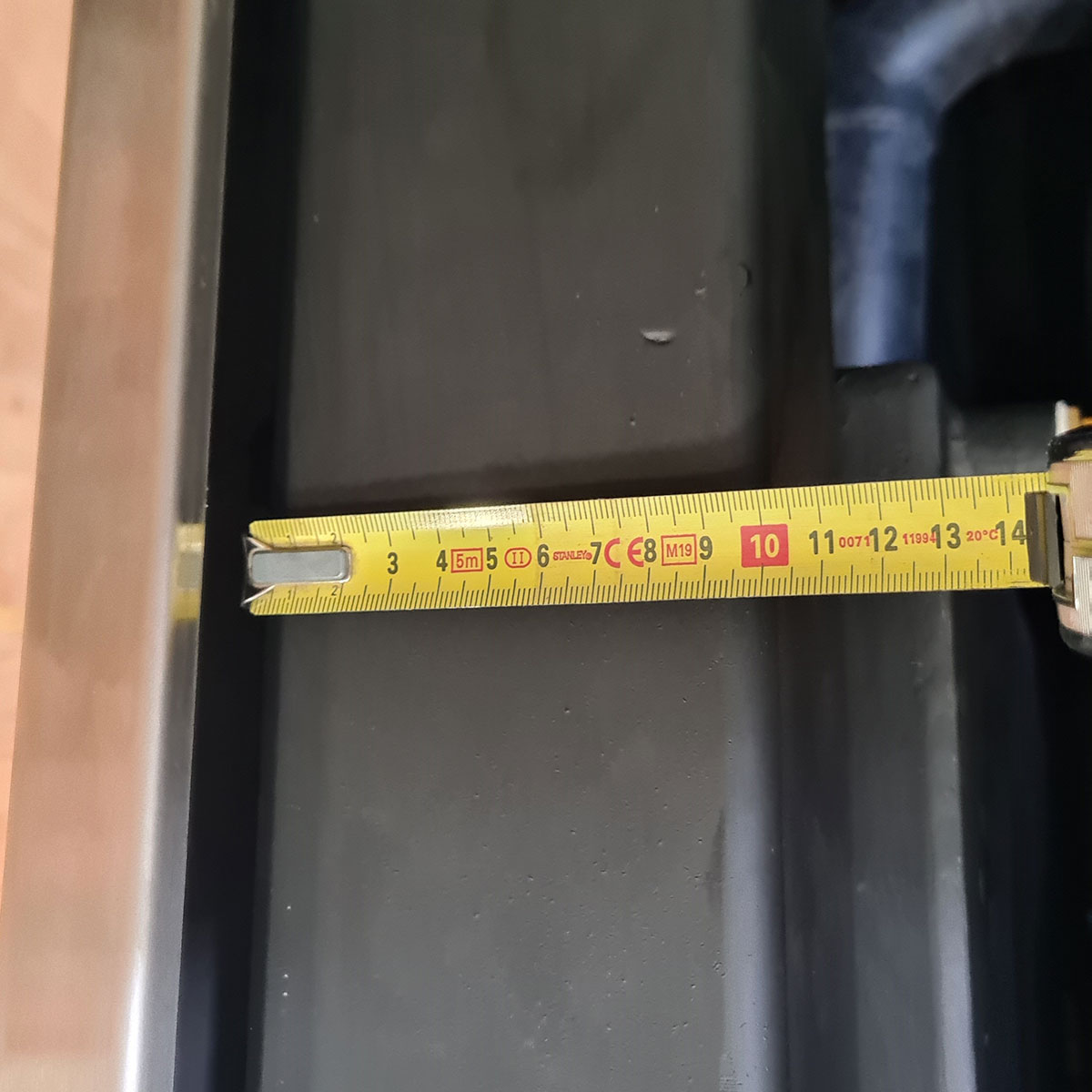

Күчтүү дисктин эстетикасына суктанып, жалпысынан техникалык кемчиликсиздиктин сүрөтүн көрө баштайсыз. Чындыгында, кир жуугуч машинанын бүт структурасы-стационардык бөлүктөрү да, кыймылдуу бөлүктөрү да — 100 х 100 мм чарчы түтүктөрдөн жасалган эң күчтүү ширетилген мейкиндик алкагына бекитилген. ошондуктан массасы эки тоннадан ашкан бүт машина чатырдагы бир асма чекитте кран менен коопсуз кыймылдай алат!

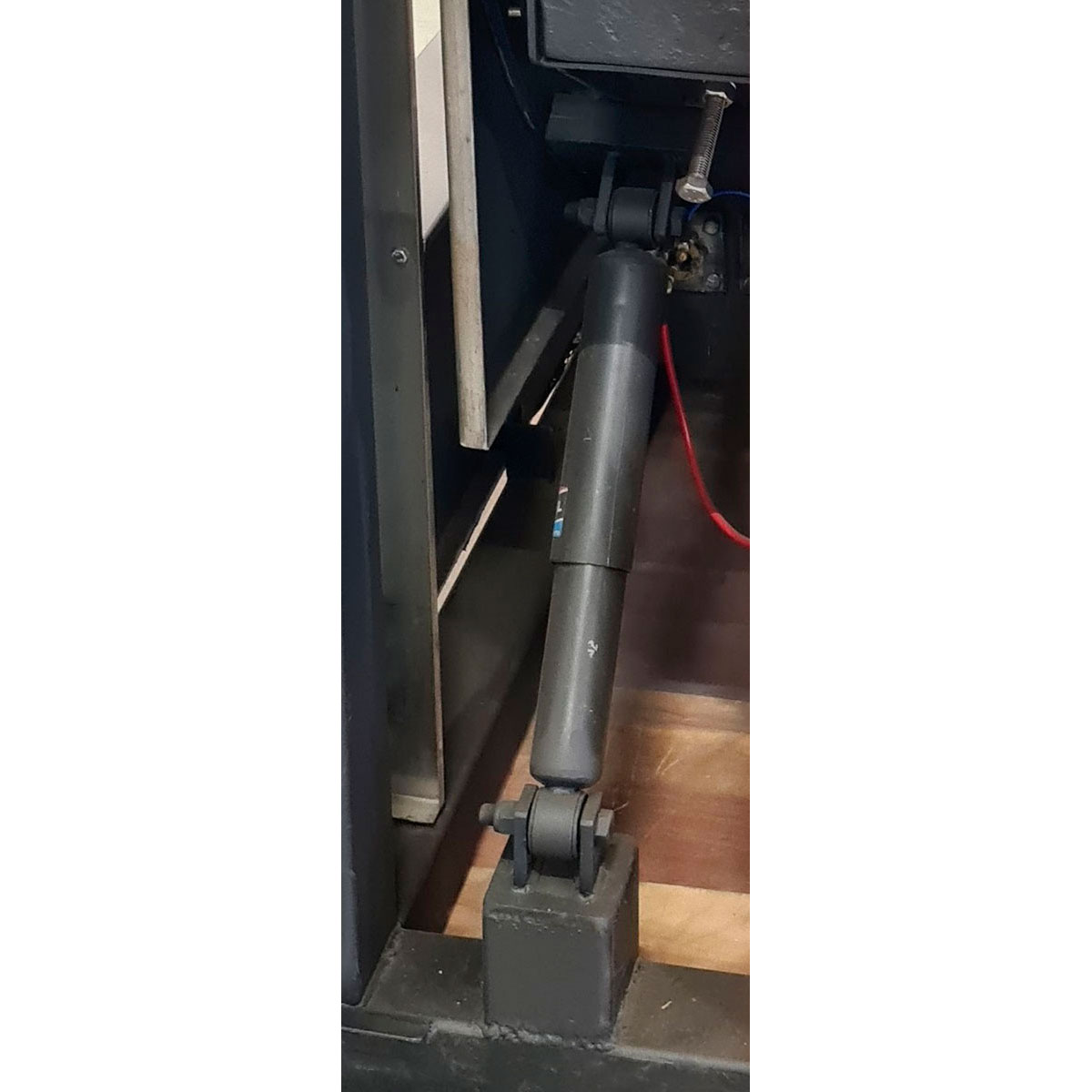

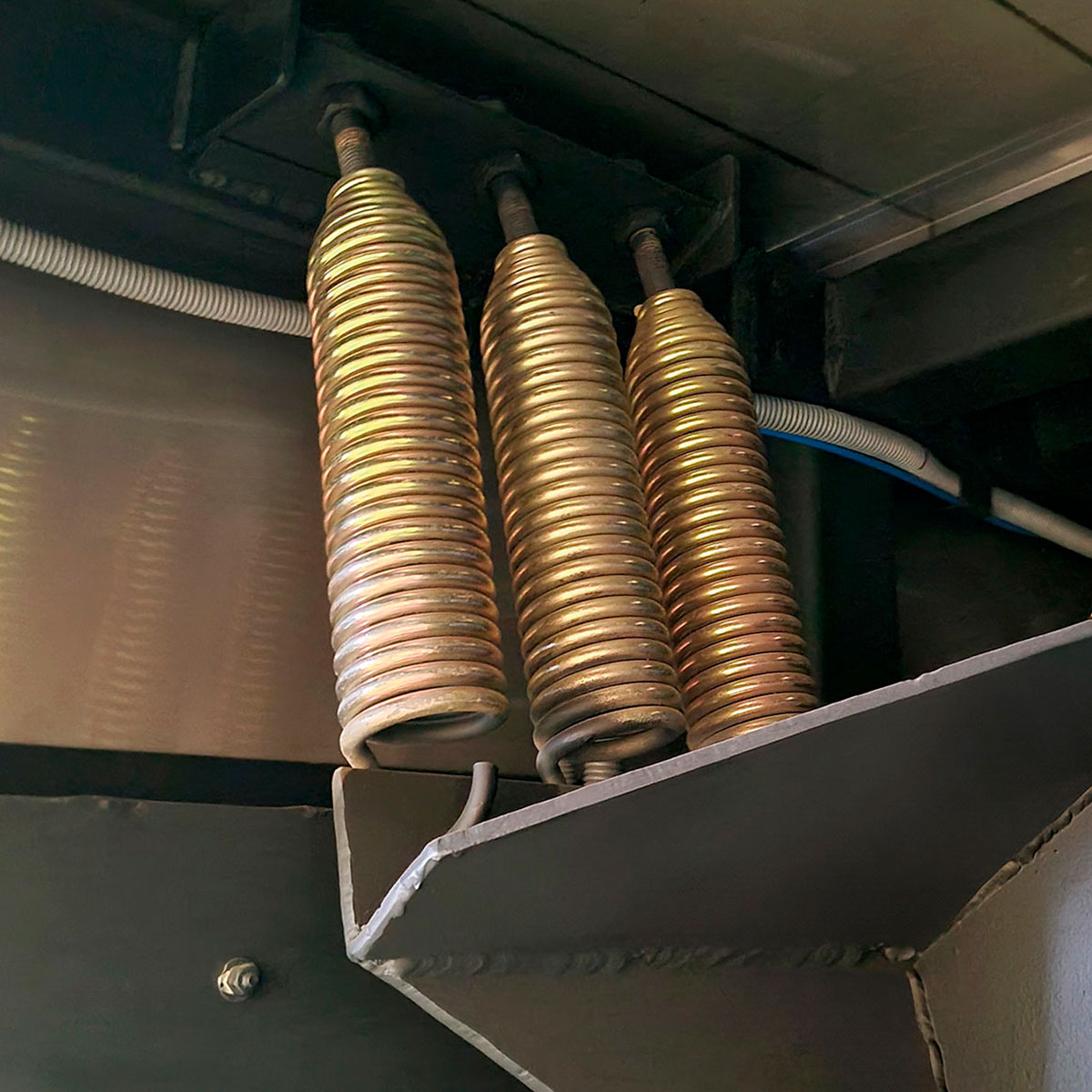

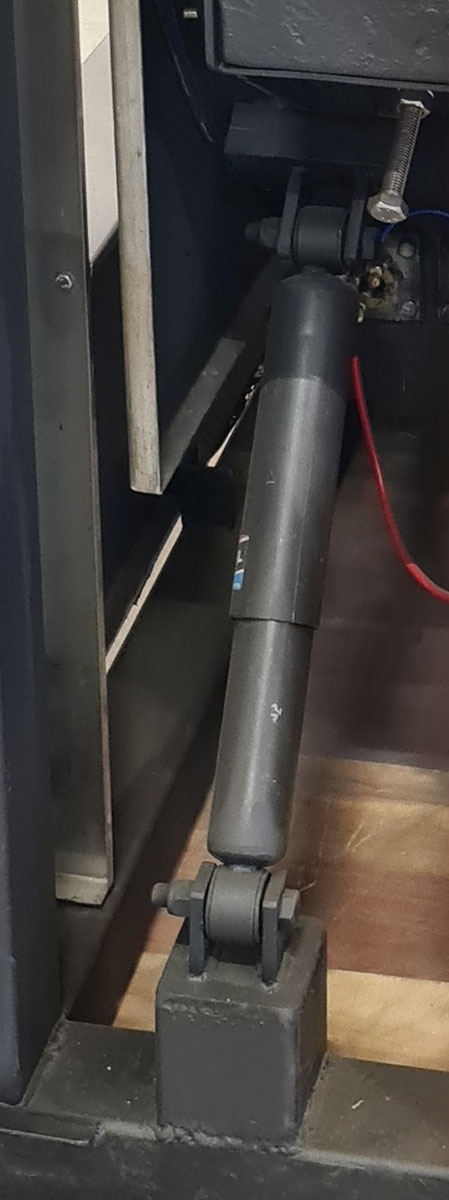

Машинанын кыймылдуу бөлүгү (ички барабаны бар резервуар, Люк, тендер жана электр кыймылдаткычы бар алдыңкы панель) 12 (!) пружиналарда: ар бир асма чекитте үчтөн! Көп ... жакшы ... жанды жылытат ... плюс төрт чоң гидравликалык амортизаторлор.
Жогоруда айтылгандардан кийин, бир жарым дюймдук суу клапандарын сүрөттөгүм келбейт, алардын төртөө болушу мүмкүн-муздак, ысык, жумшак суу жана кайра колдонулуучу суу үчүн, моторлуу дренаждык клапандардын айкалышы (негизги, сууну кайра колдонуу жана жылуулукту калыбына келтирүү үчүн), же башкалар…
Дмитрий КОЛОТКОВ
ТЕКСКЕПРО компаниясы
түрү.: +7 (985) 992-79-76, www.texcare.ru
